Трёхвалковые вальцы
Трёхвалковые вальцы – это один из основных типов оборудования для гибки металла, который используется в различных отраслях промышленности, таких как машиностроение, строительство, судостроение и другие. Данный вид вальцов предназначен для сгибания металлических листов в цилиндрические, конические или другие геометрические формы с высокой точностью и эффективностью. Трёхвалковые вальцы получили своё название благодаря трём основным валкам, которые являются основным рабочим элементом устройства.
Основной принцип работы трёхвалковых вальцов заключается в том, что лист металла прокатывается между верхним и нижними валками, которые осуществляют прижим материала и его гибку. Верхний валок выполняет роль прижимающего элемента, регулирующего давление на металлический лист, в то время как два нижних валка создают изгибающую силу, протягивая металл через себя. Благодаря такой конфигурации, трёхвалковые вальцы позволяют достигать плавных и равномерных изгибов, что особенно важно при создании цилиндрических форм или труб.
Одна из ключевых особенностей трёхвалковых вальцов заключается в их высокой гибкости и универсальности. С помощью этих устройств можно работать с листами различной толщины, а также производить детали как с малым, так и с большим радиусом изгиба. Это делает трёхвалковые вальцы востребованными как на небольших предприятиях, так и на крупных производствах, где требуется массовая гибка металлических заготовок.
Существует несколько типов трёхвалковых вальцов, которые различаются по конструкции и принципу действия. Один из самых распространённых типов – это асимметричные трёхвалковые вальцы. В таких устройствах верхний валок размещён на определённом расстоянии от нижних валков, что позволяет более точно контролировать процесс гибки и добиваться более сложных форм. Другой тип – это симметричные трёхвалковые вальцы, в которых все три валка расположены на одной оси. Такие машины более просты в конструкции и применяются для стандартных операций гибки, например, при создании труб или цилиндрических заготовок.
Важным аспектом работы трёхвалковых вальцов является возможность регулировки положения валков. В большинстве современных моделей предусмотрены механизмы, позволяющие изменять расстояние между валками для работы с материалами разной толщины и плотности. Это позволяет расширить диапазон обрабатываемых материалов и повысить точность гибки. Современные трёхвалковые вальцы могут быть оснащены как ручным, так и гидравлическим или электромеханическим приводом, что позволяет автоматизировать процесс и снизить физическую нагрузку на оператора.
Одним из преимуществ трёхвалковых вальцов является их способность работать с широким спектром материалов. Эти машины могут эффективно обрабатывать сталь, алюминий, медь, латунь и другие металлы. Для работы с различными материалами используются специальные настройки давления и скорости вращения валков, что позволяет избежать повреждения листа или появления нежелательных дефектов.
Трёхвалковые вальцы также широко применяются для производства деталей сложной формы, таких как конусообразные элементы. Для этого верхний валок может быть наклонён под определённым углом относительно нижних валков, что позволяет создавать конусные заготовки. Это особенно востребовано в таких отраслях, как судостроение, авиационная промышленность и производство резервуаров, где требуется создание элементов сложной геометрии.
Преимущество трёхвалковых вальцов перед другими типами вальцов заключается также в высокой точности и повторяемости операций. Оператор может легко настроить машину под конкретные параметры, что позволяет добиваться стабильного качества продукции при массовом производстве. Кроме того, трёхвалковые вальцы обеспечивают минимальные потери материала, так как гибка осуществляется максимально плавно и равномерно.
Современные модели трёхвалковых вальцов часто оснащены системами автоматизации и программного управления (ЧПУ). Это позволяет значительно упростить процесс настройки машины и обеспечить высокую точность обработки. Программное обеспечение может хранить данные о параметрах гибки для разных заготовок, что ускоряет процесс производства и минимизирует возможность ошибок.
Трёхвалковые вальцы – это незаменимое оборудование для гибки металла, которое нашло своё применение в самых различных отраслях. Они сочетают в себе высокую точность, универсальность и простоту в эксплуатации, что делает их популярными как на крупных промышленных предприятиях, так и в небольших мастерских.
Особенности:
- Максимально допустимая толщина при работе с нержавеющей сталью – не более 0,5мм.
- Минимально возможный Ø при работе с низкоуглеродистой сталью 0,8мм – не менее 90мм (т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.
- Возможность установки на любой верстак.
- Поворотно-откидной механизм верхнего вала.
- Регулировка нижнего вала с помощью кулачкового упора.
- Верхний валок с быстроразъёмным соединением.
- Удобный эксцентриковый зажим.
- Проточки для гибки колец.
- Производство – Китай.
- Гарантия – 1 год.
Технические характеристики:
|

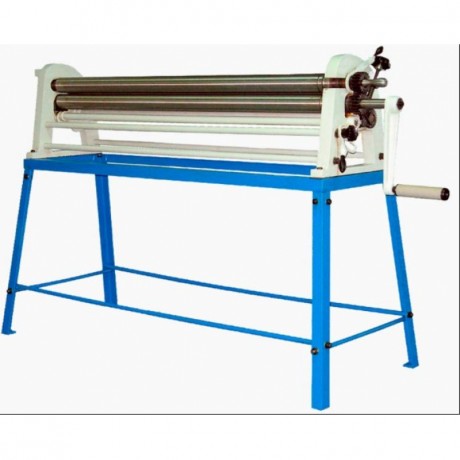

Stalex W01-0,8x1300
|
|---|
| Рабочая длина, мм |
1300
|
| Макс. толщина листа, мм |
0,8 (низкоуглеродистая сталь, σs ≤245 МПа)
|
| Диаметр валов, мм |
60
|
| Габариты упаковки, мм |
1700х320х500
|
| Масса, кг |
172
|
