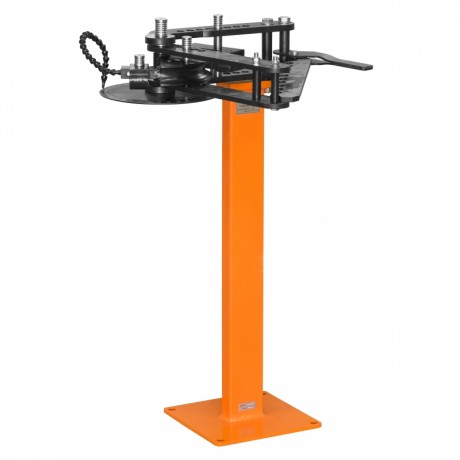

Стандартный набор штампов позволяет изготавливать множество вариантов гибки труб различной конфигурации и в разных плоскостях.
Предназначен для небольшого производства, слесарной мастерской или кузни. Широко применяется в сантехнических работах. Легко размещается в небольших помещениях, ангарах, гараже или на даче. Универсальный станок - позволяет легко и дешево выполнить как разовые работы, так и мелкосерийное производство по гибке труб, профилей или проката.
Описать станок можно в трех словах: мощный, компактный, мобильный. Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.
Технические характеристики:
| Тип профиля | Параметры обрабатываемых заготовок, мм |
|---|
|
Круг (труба) |
Ø25,4мм (1'') х R штампа 76,2мм (3'') |
|
Ø38,1мм (1-1/2'') х R штампа 127мм (5'')
|
|
Ø44,45мм (1-3/4'') х R штампа 152,4мм (6'')
|
Угол гибки
|
до 120° (до 180° - под заказ)
|
| Габариты, мм |
980х340х360
|
| Масса нетто/брутто, кг |
64/67
|
Максимальные допустимые толщины стенки трубы для стали Q235
Q235 аналог - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества)
|
Оправка
|
Толщина стенки
|
| Ø25,4мм (1'') х R штампа 76,2мм (3'') |
3 мм
|
| Ø38,1мм (1-1/2'') х R штампа 127мм (5'') |
3,5 мм
|
| Ø44,45мм (1-3/4'') х R штампа 152,4мм (6'') |
3,75 мм
|
Примеры дополнительной оснастки:
|
Наименование
|
Артикул
|
|
Гибочный штамп Ø25x25мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун)
|
101615
|
|
Гибочный штамп Ø30x30мм, R114.3мм (4.5"), 120° для TB-3 (ролик/скоба/ползун)
|
101616
|
|
Гибочный штамп Ø40x40мм, R177.8мм (7"), 120° для TB-3 (ролик/скоба/ползун)
|
101613
|
|
Гибочный штамп Ø22мм, R76.2мм (3"), 120° для TB-3 (ролик/скоба/ползун)
|
101622
|
|
Гибочный штамп Ø22мм, R76.2мм (3"), 180° для TB-3 (ролик/скоба/ползун)
|
101618
|
|
Гибочный штамп Ø32мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун)
|
101623
|
|
Гибочный штамп Ø32мм, R101.6мм (4"), 180° для TB-3 (ролик/скоба/ползун)
|
101621
|
|
Гибочный штамп Ø40мм, R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун)
|
101617
|
|
Гибочный штамп Ø44,45мм (1-3/4''), R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун)
|
101614
|
