Станок для гибки труб
Станок для гибки труб — это специализированное оборудование, предназначенное для точного и эффективного сгибания труб различного диаметра и материала. Эти станки широко применяются в строительстве, промышленности, автомобилестроении, нефтегазовой отрасли и других сферах, где требуются сложные изогнутые трубопроводы или металлические конструкции. Гибка труб является важным процессом, поскольку позволяет изменять форму трубы, не нарушая её целостность и прочность, что особенно важно для систем, которые должны выдерживать высокие нагрузки или давление.
Современные станки для гибки труб могут обрабатывать трубы из различных материалов, таких как сталь, алюминий, медь, нержавеющая сталь и даже пластик. Это делает их универсальным инструментом для выполнения самых разнообразных задач. Станки бывают разных типов, в зависимости от способа гибки и применяемой технологии. Основные виды станков для гибки труб включают в себя ручные, механические, гидравлические, пневматические и электромеханические модели. Каждый тип станка имеет свои преимущества и области применения, что позволяет выбрать наиболее подходящее оборудование для конкретных нужд.
Ручные станки для гибки труб обычно используются для работы с небольшими трубами и в условиях, где не требуется высокая производительность. Они компактны, просты в использовании и часто применяются на небольших стройплощадках или в мастерских. Принцип работы такого станка заключается в использовании рычага для создания усилия, необходимого для сгибания трубы. Хотя они не так мощны, как автоматизированные модели, ручные станки обеспечивают высокую точность и контроль над процессом гибки.
Гидравлические и пневматические станки для гибки труб обладают большей мощностью и могут обрабатывать трубы большого диаметра и толщины. Такие станки обычно используются на крупных промышленных предприятиях, где требуется быстрая и точная обработка большого количества труб. Гидравлическая система позволяет создавать значительное усилие, необходимое для сгибания толстостенных труб, при этом процесс гибки происходит плавно, без рывков и деформаций. Это особенно важно для создания качественных изгибов, которые должны соответствовать строгим стандартам в области строительства или производства оборудования.
Электромеханические станки для гибки труб являются самыми высокотехнологичными и удобными в использовании. Они оснащены компьютеризированными системами управления, которые позволяют программировать параметры гибки, такие как угол изгиба, радиус и количество изгибов. Это существенно сокращает время на настройку оборудования и повышает точность работы. Автоматизация процесса гибки труб делает эти станки незаменимыми при серийном производстве, где необходимо изготовить большое количество деталей с одинаковыми параметрами.
Одним из ключевых преимуществ станков для гибки труб является их возможность сохранять целостность материала. Во время процесса гибки труба не рвется и не образуются складки на поверхности, что особенно важно для труб, предназначенных для транспортировки жидкостей или газов под высоким давлением. Технологии, используемые в станках для гибки, позволяют минимизировать внутреннее напряжение и избежать разрушения структуры материала, что делает такие станки идеальными для создания сложных систем трубопроводов и металлических каркасов.
Применение станков для гибки труб охватывает самые разные отрасли. В строительстве они используются для создания металлоконструкций, каркасов зданий, систем водоснабжения и отопления. В машиностроении такие станки необходимы для производства выхлопных систем, топливных магистралей и элементов подвески автомобилей. В судостроении и авиастроении станки для гибки труб позволяют создавать сложные конструкции, выдерживающие экстремальные нагрузки и погодные условия.
Станки для гибки труб также важны для создания инженерных коммуникаций, таких как газопроводы, водопроводы и системы отопления. В этих системах трубопроводы часто должны проходить через узкие пространства или изгибаться под различными углами, что делает процесс гибки незаменимым. Кроме того, применение станков для гибки труб позволяет значительно ускорить монтажные работы и повысить точность соединений.
Современные станки для гибки труб отличаются высокой надёжностью и долговечностью. Они сконструированы таким образом, чтобы выдерживать интенсивные нагрузки и работать в условиях повышенной влажности, температуры и пыли. Это делает их незаменимыми в условиях промышленных производств и строительства. Техническое обслуживание станков для гибки труб сводится к минимальному уходу, что включает регулярную смазку и замену изнашивающихся деталей.
Станок для гибки труб — это важный и универсальный инструмент для выполнения широкого спектра задач в различных отраслях промышленности. Его использование позволяет значительно ускорить процесс производства и повысить качество конечных изделий, что особенно важно в условиях современного промышленного производства. Автоматизация, точность и надёжность этих станков делают их незаменимыми помощниками на строительных площадках, заводах и в мастерских.
Этот инструмент представляет удобство использования для профессионалов, так как именно с его помощью можно аккуратно произвести выгибание трубы, причем прямо на месте ремонта или монтажа труб. Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Тип станка – ручной гидравлический отличен от других вариантов ручных трубогибов тем, что его привод усилен гидравликой. Это позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.

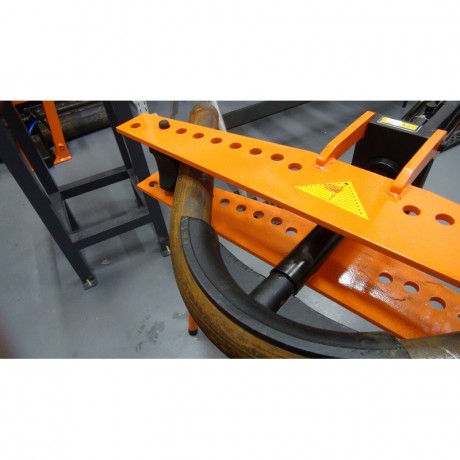

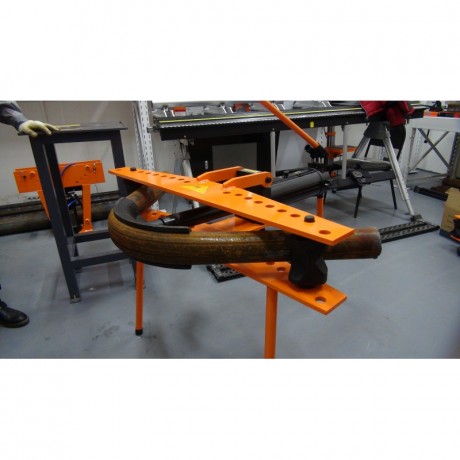

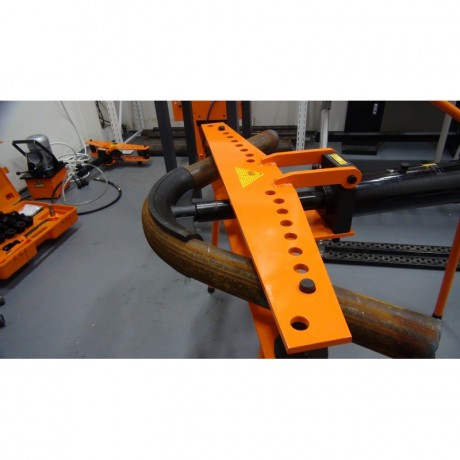

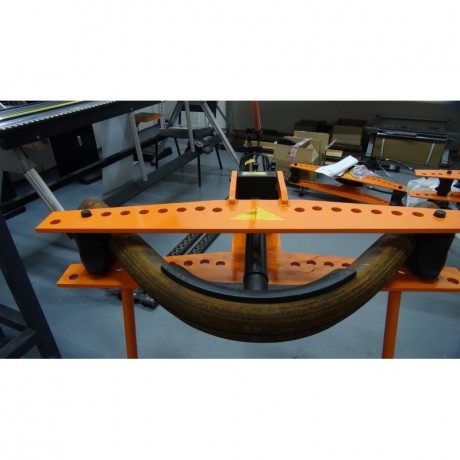

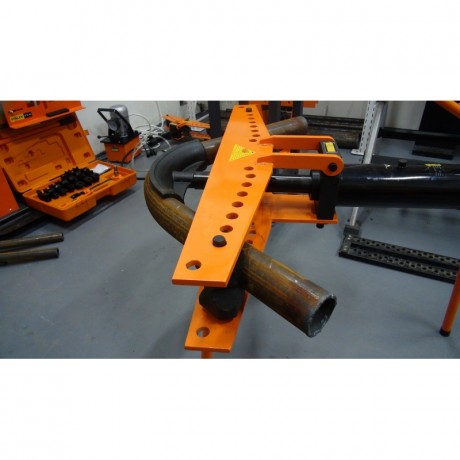

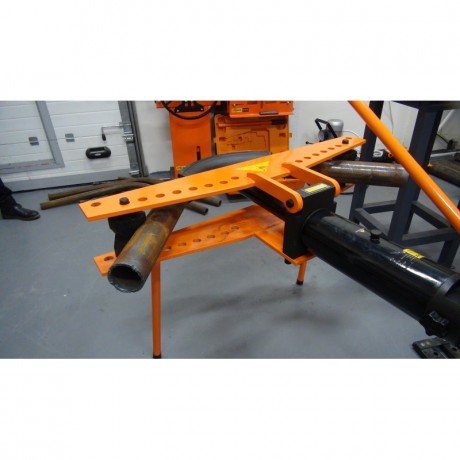

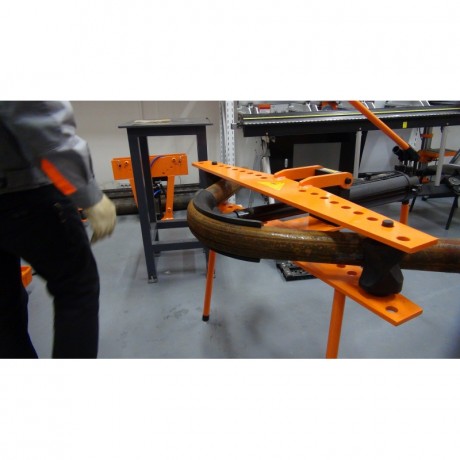

Модель Stalex MHPB-4J продавливает заготовки при помощи гидравлической направляющей, с набором сменных рабочих оправ. Помимо девяти рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.
Особенности:
• Простой ручной станок с гидравлическим приводом для легкого использования
• Макс. усилие 23 тонн
• 9 сменных штампов в комплекте
• Две горизонтальные опоры для регулировки радиуса гиба
• Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
• Холодная гибка труб в одной плоскости. Гиб до 90°.
Технические характеристики:
|
STALEX MHPB-4J |
| Макс. усилие |
23 тонн
|
| Макс. длина хода ползуна |
370 мм
|
 |
Круг (труба) |
1/2”
|
3/4”
|
1”
|
1-1/4"
|
1-1/2”
|
2"
|
2-1/2"
|
3"
|
4"
|
22 мм
|
28 мм
|
34 мм
|
43 мм
|
50 мм
|
62 мм
|
79 мм
|
90 мм
|
110 мм
|
Толщина стенки
|
2,75 – 6 мм
|
Макс. угол гибки
|
90°
|
Габариты упаковки
|
1180х460х230 мм
|
| Масса |
155 кг
|
