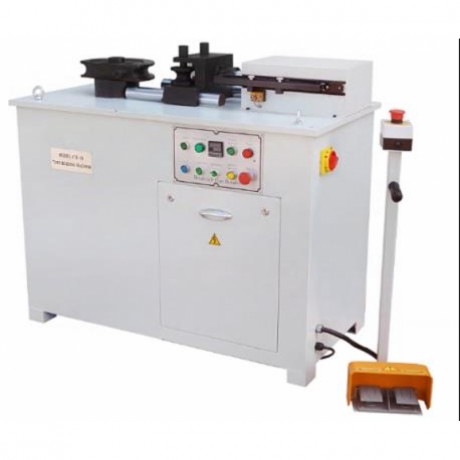

Трубогиб электромеханический STALEX JTB-50

Бездорновый трубогиб

Бездорновый трубогиб – это специализированное оборудование, предназначенное для гибки труб без использования внутренней опоры (дорна). Этот тип трубогиба позволяет изгибать трубы, не устанавливая внутрь дорн для поддержания формы, что особенно важно при работе с тонкостенными трубами и материалами, которые требуют минимальных усилий для сгибания.

Главное отличие бездорнового трубогиба заключается в его конструкции и технологии гибки. Дорн в классических трубогибах служит для предотвращения смятия трубы во время изгиба, особенно при малых радиусах. Однако установка дорна требует дополнительных операций, что увеличивает время подготовки и сложность работы. В бездорновых трубогибах эта необходимость исключается, что ускоряет процесс и делает его более универсальным для применения в различных условиях.

Бездорновые трубогибы обычно используются для гибки труб с большими радиусами изгиба, когда риск появления складок или заломов минимален. Они особенно эффективны при работе с трубами из меди, алюминия, нержавеющей стали и других материалов, которые обладают достаточной пластичностью и не склонны к деформации. Это оборудование часто применяется в строительстве, производстве автомобилей, судостроении, а также в системах отопления, водоснабжения и вентиляции.

Основным преимуществом бездорнового трубогиба является его простота в эксплуатации и высокая производительность. Благодаря отсутствию необходимости в установке дорна, оператор может значительно быстрее выполнять гибку, что особенно важно при серийном производстве. Это оборудование позволяет выполнять изгибы с высокой точностью и повторяемостью, что гарантирует качество конечного продукта.

Бездорновые трубогибы могут быть как ручными, так и механическими, гидравлическими или электрическими, в зависимости от задач и масштабов производства. Ручные модели используются для небольших объёмов работ, где важна мобильность и простота эксплуатации. Механические и гидравлические трубогибы подходят для гибки труб среднего и большого диаметра, где требуются значительные усилия и высокая мощность.

Оборудование с числовым программным управлением (ЧПУ) позволяет автоматизировать процесс гибки и добиться максимальной точности при повторении операций. Это особенно важно в условиях массового производства, где отклонения от заданных параметров недопустимы. ЧПУ-трубогибы могут хранить различные программы гибки, что даёт возможность легко адаптировать оборудование под разные типы и размеры труб.

Хотя бездорновые трубогибы и обладают рядом преимуществ, есть определённые ограничения их применения. Например, при гибке труб с очень малыми радиусами или тонкостенных труб существует риск появления складок или трещин. В таких случаях предпочтение всё же отдаётся трубогибам с дорном, которые обеспечивают более равномерное распределение давления и предотвращают деформацию трубы.

Бездорновые трубогибы нашли широкое применение в различных отраслях благодаря своей универсальности, простоте эксплуатации и высокой производительности. Они позволяют экономить время и ресурсы, сохраняя при этом высокое качество гибки.

Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки.

• Применяется для гибки на угол до 180°, макс. размер трубы Ø51мм, с толщиной стенки до 4мм (сталь) и 5мм (цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°.

• Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.

Преимущества:

• Настройка станка не требует специальной подготовки.

• Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.

• Требуемый угол задается счетчиком-индикатором в градусах.

• Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.

• Простота конструкции, легкость эксплуатации и высокая эффективность.

• Прочность конструкции станка.

• В стандартной комплектации 5ть комплектов штампов (оснастки) – Ø16; 20; 25; 32; 38мм.

• Гибка может производиться различной конфигурацией и в разных плоскостях.

Технические характеристики:
